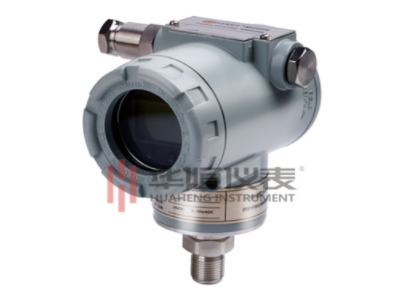

壓力變送器的壓力取樣裝置的安裝地點和工藝要求往往容易被儀表工忽視而造成測量誤差，甚至使同一系統中的兩個壓力變送器示值出現倒置現象，因此華恒儀表分享安裝壓力取樣裝置時應注意的十個事項如下：



　　1、取壓點的位置應選擇在速度場比較穩定，并且有代表性的管段上，不能講測壓點選在有渦流的地方。



　　2、取壓點到一次閥門的導壓管應選用Φ14mm以上的無縫管，取壓點與壓力表安裝處之間的距離應盡量短，一般取壓管的長度不應超過50m。



　　3、取壓孔應用電鉆鉆孔，取壓口應光滑無毛刺。



　　4、取壓導管內端面與管道內壁必須保持齊平，不應有凸出物和毛刺。在測量含塵氣流的壓力時，應采用帶分離器的取壓裝置，避免灰塵進入取樣管，取壓點應選在管道的上半部。



　　5、被測介質為蒸汽或液體時，取壓點宜選在管道下部與水平中心線成45°夾角的范圍內。



　　6、在爐墻或煙道上安裝的取壓裝置應傾斜向上，與水平線所成夾角一般應大于30°。



　　7、風壓的取壓孔徑應與取壓裝置(如分離器)進出口管徑相符，其內徑差不超過2mm，以防管徑突變，造成積灰阻塞。



　　8、取壓裝置和管路敷設應盡量減小由于液柱引起的附加誤差，否則應在壓力變送器校驗時修正液柱靜壓力對壓力變送器測量產生的誤差。



　　9、就地壓力變送器測解釋溫度高于70℃時，二次門前應裝U形或環形管；測量波動劇烈壓力時，應在二次閥門后按照緩沖器。



　　10、測量有腐蝕性或高粘度介質壓力時，應選擇遠傳壓力變送器。



　　以上就是“壓力變送器的壓力取樣裝置安裝經驗分享”的全部內容，如有疑問，可以隨時聯系我們。
